今天，我們恒通興成交了一個大單，福建一模具廠客戶跟我們訂了一批模具內導柱和外導柱，這個單我們銷售跟了一周的時間才搞定。下面跟小編一起來了解下模具內導柱和外導柱吧。。。。。

模具內導柱設計標準

內導柱是當今模具中不可或缺的導向零件之一，由于他的導向性能良好，剛性強，以及低成本而深受歡迎。其大小與數量一般會因模具的大小，部品材質的厚薄以及模具本身的力道來確定。

內導柱的規格比較齊全，MISUMI標準中共有8，10，13，16，20，25六種，由于內導柱的夾持部分是正公差，而導向部分是負公差，所以在模板孔的加工處理上，夾板單+0.005，而脫板或模板則根據模具的間隙大小取單+0.005或以上，夾板的沉頭孔則一律取最大值，沉平頭深5.3。

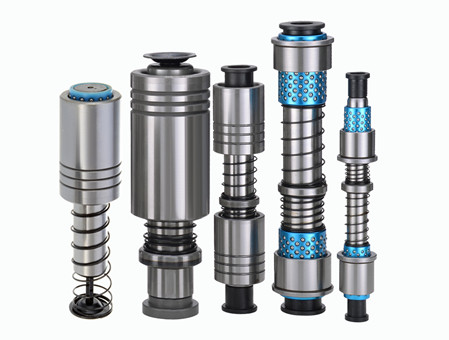

一、外導柱功能

外導柱的功能主要是用于上、下模的導正，保證上、下模的相對位置。

二、外導柱規格

外導柱規格：外導柱A、外導柱B、外導柱C、外導柱D、外導柱E、外導柱F六種

三、選用原則

1、優先選用滾珠導柱

2、根據模具的大小適當選用外導柱的數量和大小

3、選取外導柱的長度時注意做合模時模具各部分的導正順序如下

外導柱導正、內導柱導正、模具中沖（入）子等零件進入上（或下）模

四、排配原則

1、排四柱和兩柱（后柱）時，導柱中心到模座兩條直角邊的距離盡量相等

2、排二個中間柱時，一般排在模座和墊板間

3、連續模中在不影響送料的情況下，導柱一般都裝在下模，工程模中為避免影響沖壓作業員的操作，導柱一般都裝在上模（后柱可考慮裝在下模）

4、外導柱排布時注意不要與機械手干涉

5、外導柱不能與其他零件干涉

6、注意導柱(套）固定螺絲孔的中心連線形成的正三角形的一條邊應平行于它鄰近的上（下）墊板（夾板或模板）的那條邊
